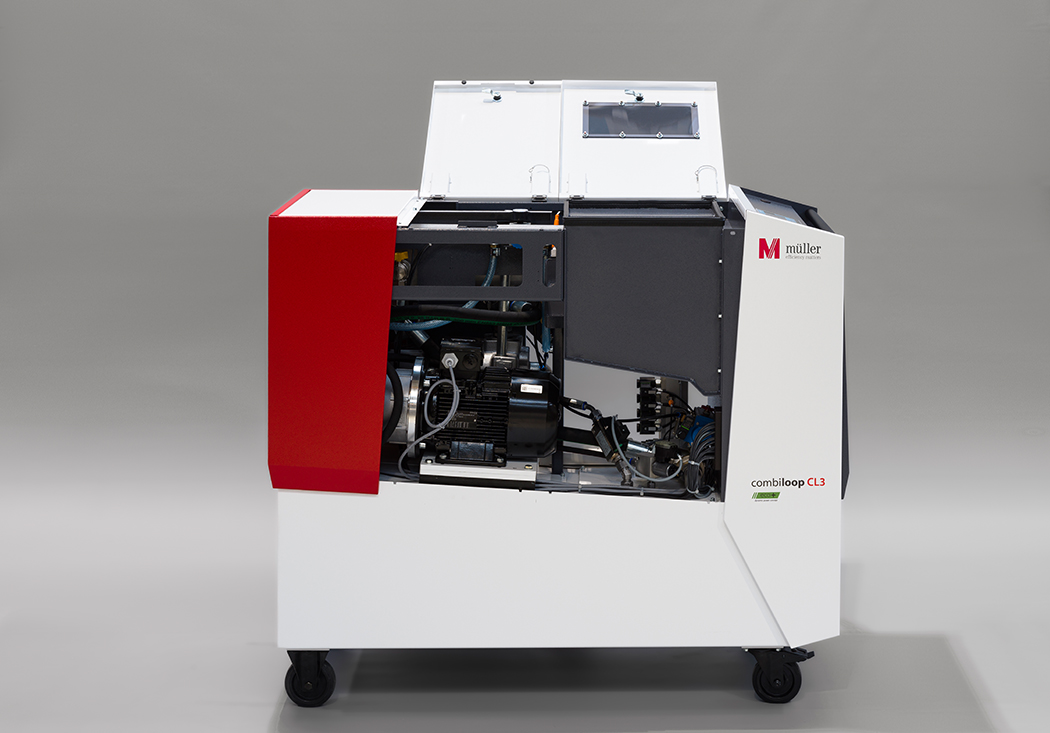

Hochdruckanlage combiloop CL3G

BEST-IN-CLASS-HOCHDRUCKANLAGE. FÜR MEHR GELD IN IHRER TASCHE!

Temperaturstabilität und extrem wirtschaftlich im Öl. Kleinster Footprint für Spülleistungen bis 60 l/min in der Emulsion. Nachhaltigkeits- und Industrie-4.0-Sicherheitsfeatures sowie 250-l-Reintank als Standard integriert. Ihr Nutzen? Höchste Standzeiten, maximale Betriebskostensenkung, spürbare Produktionsflächenoptimierung. Bei höchster Prozesssicherheit. combiloop CL3 G – die Hochdruckanlage für alle, die schon heute für Fortschritt und Zukunft in der KSS-Hochdruckzerspanung stehen.

Passend für Drehmaschinen von:
Citizen, DMG Mori, Manurhin, Star, Tornos, Tsugami u. v. m.

Technische Daten
Ausstattung
  • Ca. 1.422 x 602 x 1.240 mm (L x B x H), Maximalgewicht: ca. 742 kg
  • < 300 bar, eco+ druckgeregelte Kolbenpumpe, 250-l-Reintank, Elektrosteuerung
  • Leistungsversorgung 3∼/PE 400 V/50 Hz

Förderleistung je nach Konfiguration
  • 9–60 l/min
Druck
  • 30 bar bei 60 l/min und 3,0 kW Antriebsleistung
  • 50 bar bei 45 l/min und 3,5 kW Antriebsleistung
  • 70 bar max. bei 40 l/min und 4,5 kW Antriebsleistung
  • 80 bar max. bei 27 l/min und 4,0 kW Antriebsleistung
  • 110 bar max. bei 27 l/min und 5,5 kW Antriebsleistung
  • 130 bar max. bei 20 l/min und 4,0 kW Antriebsleistung
  • 150 bar max. bei 20 l/min und 5,5 kW Antriebsleistung
  • 210 bar max. bei 12 l/min
  • 300 bar max. bei 9 l/min
Filter / Filterfeinheit
  • Wechselfilter, Glasfaser: 25 μm (optional 10 μm)
  • Doppelumschaltfilter, Glasfaser: 25 μm (optional 10 μm)
  • Automatikfilter: 30 μm, Nebenstromfilter, Abschlammung in Siebkorb, 150 μm
  • Kaskadenfilter, Vorfilter: 500 μm, Nachfilter: 40 μm, beide auswaschbar (optional: Feinfilter: 25 μm, 10 μm)

    Betrieb
    Nutzanschlüsse
    • Bis zu 10 schaltbare Abgänge
    Features
    • Durchflusssensor als Standard
    • Vorwarnung für Filterwechsel
    • Kühlung: Voll- und Nebenstrom
    • Klare, moderne Funktionsvisualisierung via LED-Farbleitsystem
    Maschinen-verschmutzungsgrad
    mehr

    FUNKTION

    Bildlegende:

    1. Modernes Gehäuse mit 250-Liter-Reintank
    2. Transferpumpe für Filterkreislauf
    3. eco+ Hochdruckpumpe in Regelpumpentechnologie
    4. Selbstreinigender Automatikfilter (Option)
    5. Plattenwärmetauscher
    6. Kugelhahn für Nebenstromfiltration (schaltet bei vollem Reintank um)
    7. Ventilblock mit schaltbaren Abgängen
    8. Touchpanel zur Anlagenbedienung
    9. Typenschild
    10. Hauptschalter
    11. Elektrosteuerung (nicht sichtbar)
    12. Abschlammkasten
    13. Auffangsiebkorb für Filterschlamm (nicht sichtbar)
    14. Druckluftanschluss
    15. LED-Statusanzeige
    16. Durchflusssensor
    17. Drucksteuerung
    18. Kühlwasser-Vorlauf und -Rücklauf für Plattenwärmetauscher
