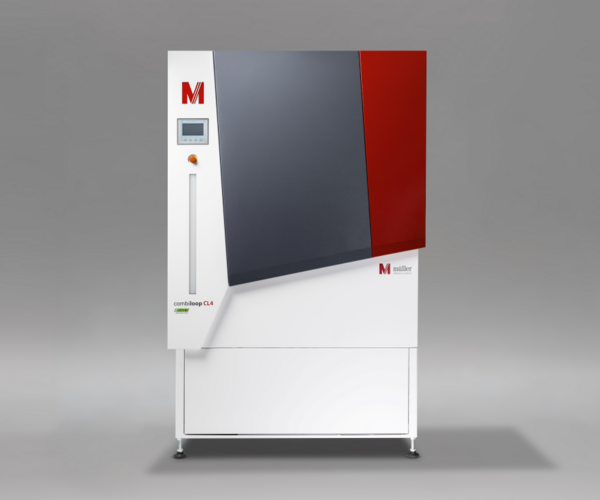

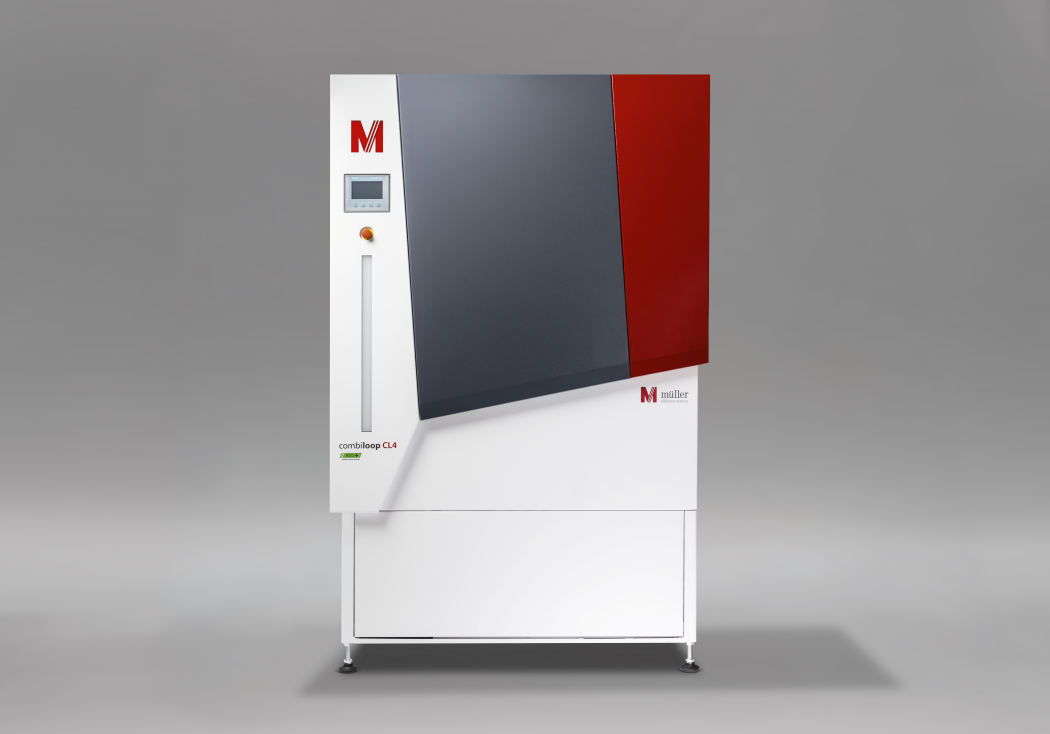

Hochdruckanlage combiloop CL4G-300

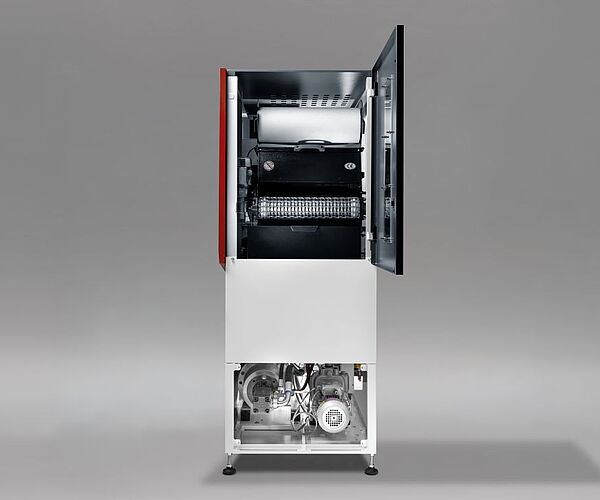

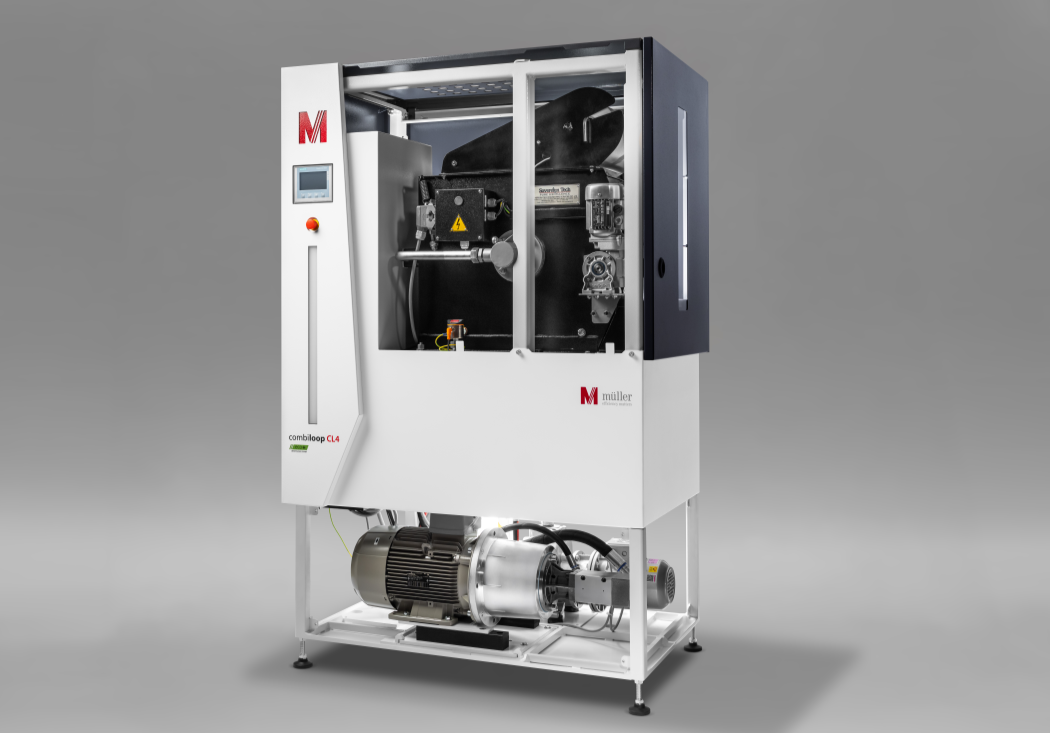

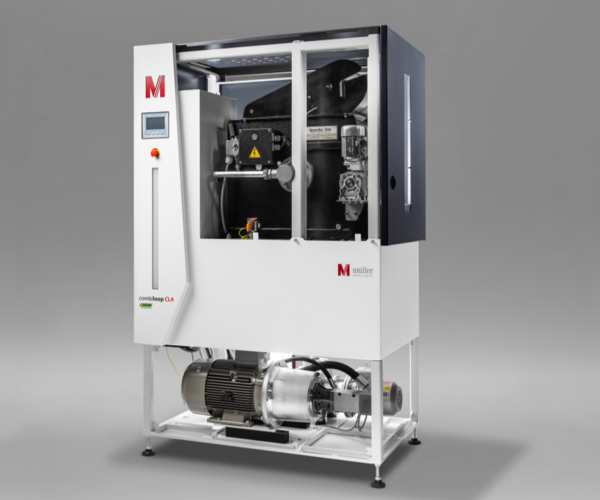

geoeffnete Hochdruck-Filtrationseinheit CL4G-300

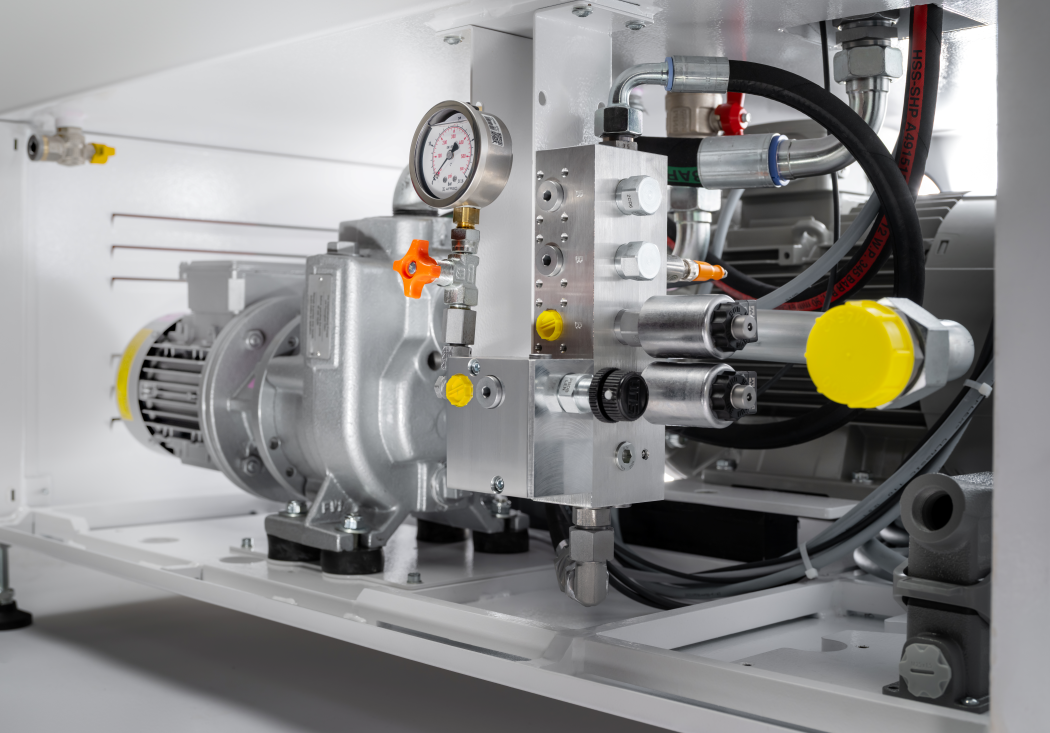

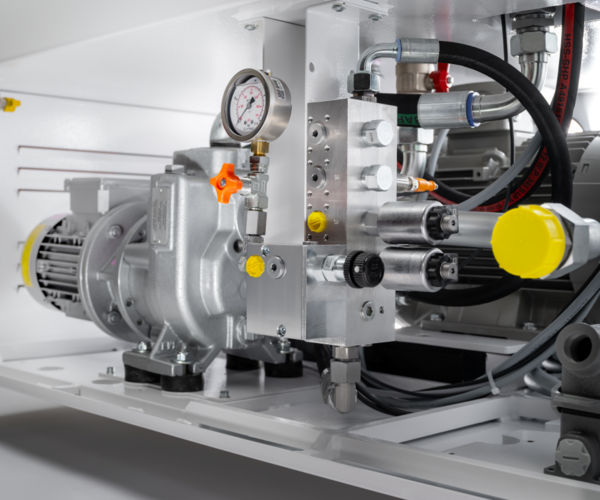

Bis zu 10 schaltbare Abgänge und Durchflussüberwachung in der combiloop CL4G-300

// Anfrage

Kompromisslos kompakt. Maximale Leistung auf minimaler Fläche

Die combiloop CL4G-300 vereint energieeffiziente Hochdruckversorgung bis 300 bar, Hochdruck- und Nebenstromfiltration, separate Spindelspülung und optionales Temperaturmanagement in einer hochkompakten Systemlösung. Wahlweise mit Kompaktbandfilter oder selbstreinigendem Automatikfilter, mit bis zu 60 l/min Filtrationsleistung bei 40 μm, 300-l-Reintank. Für Schneidöl und Emulsion.

Hochdruck neu dimensioniert: Auf nur 0,96 qm Stellfläche bündelt die CL4G-300 essenzielle KSS-Prozesse für Langdreher, Drehmaschinen und kompakte Bearbeitungszentren. Sichern Sie höchste Präzision und steigern Sie Ihre Profitabilität ohne wertvollen Flächenverlust.

Technische Daten combiloop CL4G-300

Merkmal	Ausführung

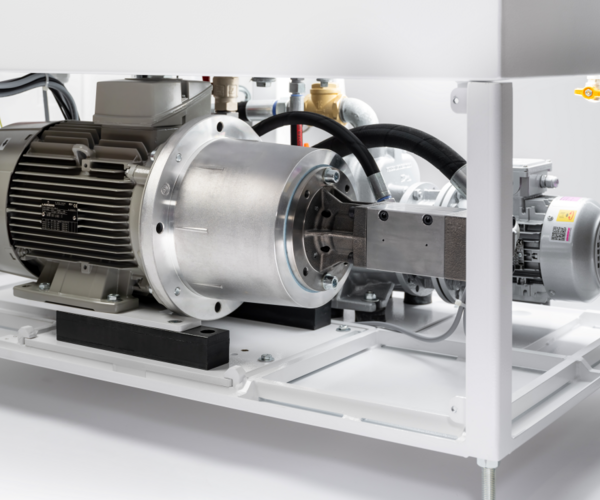

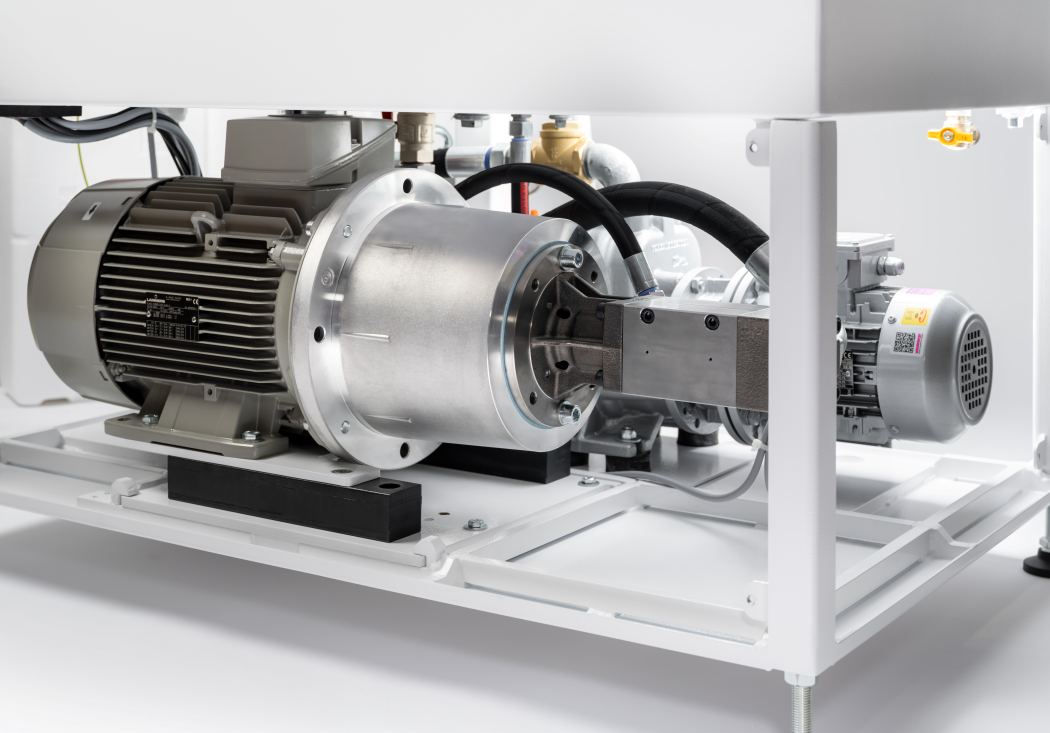

Ausstattung	1.200 x 800 x 1.850/2.200 mm (L x B x H), Gewicht ca. 650/750 kg 40–300 bar, eco+ druckgeregelte Kolbenpumpe oder Schraubenspindelpumpe, 300-l-Reintank, Elektrosteuerung, Durchflusswächter und Drucksteuerung. Leistungsversorgung 3~ / PE 400 V / 50 Hz
Förderleistungsbereich	0–60 l/min, je nach Leistungskonfiguration (60 l/min max. Filtrationsleistung der Anlage bei 40 μm)
Druck (Beispiele)	Option 1: 20 l/min bei 150 bar und 20 l/min bei 15 bar Option 2: 37 l/min bei 70 bar und 20 l/min bei 15 bar Option 3: 45 l/min bei 70 bar und 12 l/min bei 15 bar Viele andere Konfigurationen möglich (auf Anfrage)

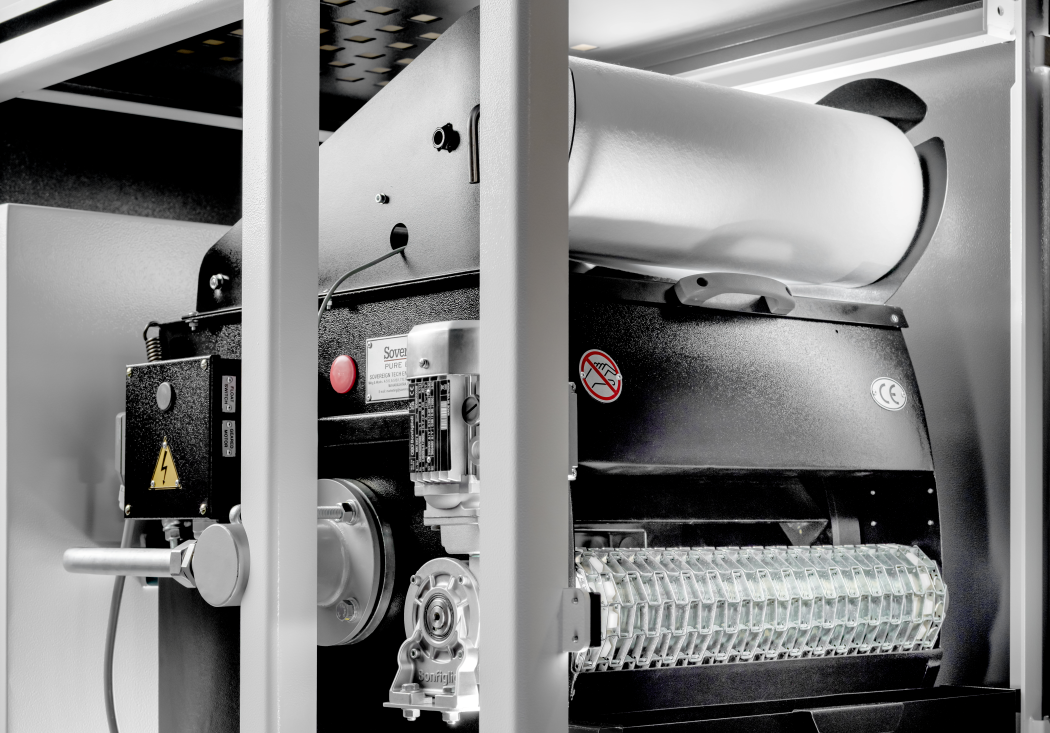

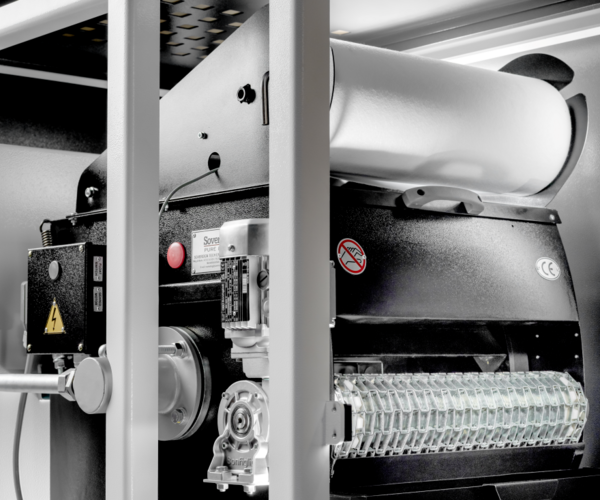

Filter / Filterfeinheit	Automatikfilter (40 μm), Nebenstromfiltration, Abschlammung in eigenem Tankbereich mit automatisiertem Kratzaustrag Kompaktbandfilter (40 μm) mit Vlies-Auffangkorb, Nebenstromfiltration
Betrieb	Schneidöl Wasseremulsion (min. 5 % Ölanteil)
Nutzanschlüsse	Bis zu 10 schaltbare Abgänge
Optionen	Aktivkühler 7,5 kW (modularer Aufbau oben auf der Basiseinheit) Plattenwärmetauscher bis 10,0 kW Frequenzumrichter LED-Alarm Orange bei 80% Filtervliesverschleiss Zweite Pumpe separat für die Spindel- oder Coverspülung aus dem Reintank
Maschinenverschmutzungsgrad mehr	Unsere Empfehlung für: Geringer Verschmutzungsgrad (z.B. Automatenstahl, grobe Späne, wenig Feinspäne) Mittlerer Verschmutzungsgrad (z.B. Automatenstahl, Edelstahl, gemischtes Fein- / Grobspan Verhältnis) Hoher Verschmutzungsgrad (z.B. Aluminium, Messing, Guss, Titan, hauptsächlich feine Späne durch Schlicht- und Fräsbearbeitung) Feinstverschmutzung über den gesamten Zerspanungsprozess (Graphitbearbeitung, Feinstschlichten, hohes Schlammaufkommen, hoher Anteil an Schleifprozessen)

Vorteile und Highlights combiloop CL4G-300

Maximale Leistungsdichte

Footprint von nur 1.200 × 800 mm. Bis zu 300 bar bei bis zu 60 l/min Filtrationsleistung (40 μm)
300-l-Reintank als Standard

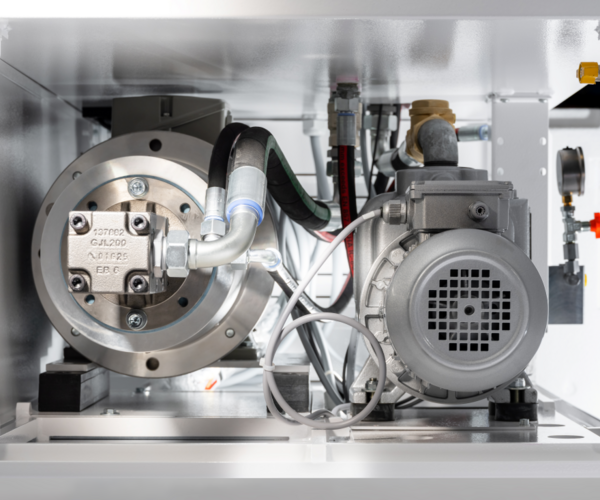

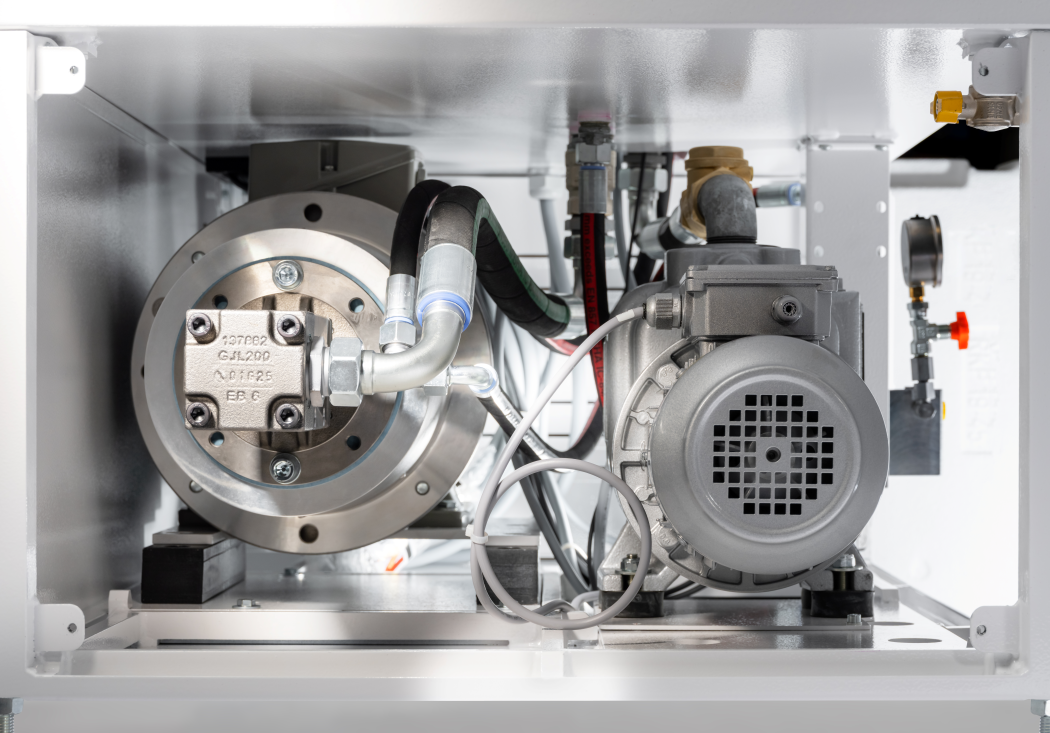

Platz für bis zu zwei Pumpen
Aktivkühler integrierbar

Prozesssicherheit und -freiheit
