Maschinenverschmutzungsgrad

Die Anforderung an eine Hochdruckeinheit variiert stark durch den Maschinenverschmutzungsgrad. Mit der Entwicklung der nachfolgenden Symbole wollen wir es Ihnen sozusagen auf einen Blick ermöglichen, die richtige Hochdruckeinheit, bezogen auf den Maschinenverschmutzungsgrad, zu bestimmen. Aufgrund verschiedener Konfigurationsmöglichkeiten im Bezug auf Förderleistung und Filtration, können bestimmte Hochdruckeinheiten für mehrere Anforderungen die richtige Wahl sein. Grundlegend unterscheiden wir vier Maschinenverschmutzungsgrade, die auf das Spanaufkommen und die Spanarten innerhalb Ihrer Zerspanungsprozesse zurückzuführen sind.

Verschmutzungsgrad bei Metallen (nach Fein-/Grobspan-Aufteilung)	Hochdruck Filterkonzept (combiloop und combistream)	Spänefördererkonzept (chipstream und combistream)	Prozessablauf (Erfahrungswerte)	Müller Verschmutzungs-Symbolik

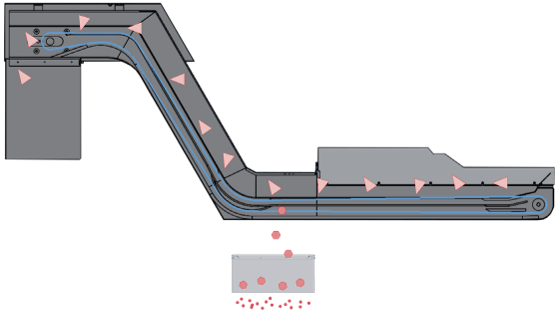

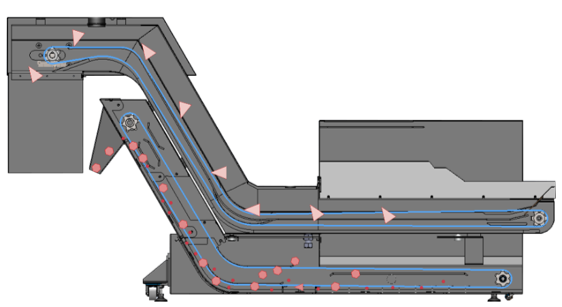

Bis 30% Feinspanaufkommen	Wechselfilter 25, 40 oder 60 µm	BK10 BK30	Filterreinigung (Wechsel) bis zu einmal im Monat Maschinentankreinigung bis zu einmal im Monat BK30: Bodenreinigung Maschinentank (manuelles Reinigen maximal zweimal im Jahr)
Feinspanaufkommen 30 - 50%	Wechselfilter als Doppelumschaltfilter 25, 40 oder 60 µm	BK10 BK30	Filterreinigung (Wechsel) mehrmals im Monat möglich Maschinentankreinigung bis zu einmal im Monat BK30: Bodenreinigung Maschinentank (manuelles Reinigen maximal  zweimal im Jahr)
Feinspanaufkommen 30 - 70%  (hoher Woll- / Wirrspananteil, Feinspananteil)	Automatikfilter 30 oder 40 µm	BK30	Filter reinigt sich automatisch ab Bodenreinigung Maschinentank (manuelles Reinigen maximal zweimal im Jahr)
Feinspanaufkommen 30 - 70%  (hoher Woll- / Wirrspananteil, Feinspananteil schwimmende Späne, z. B.  Aluminium)	Automatikfilter 30 oder 40 µm	BK30	Filter reinigt sich automatisch ab Vollstromfiltration Bodenreinigung Maschinentank (manuelles Reinigen maximal zweimal im Jahr)

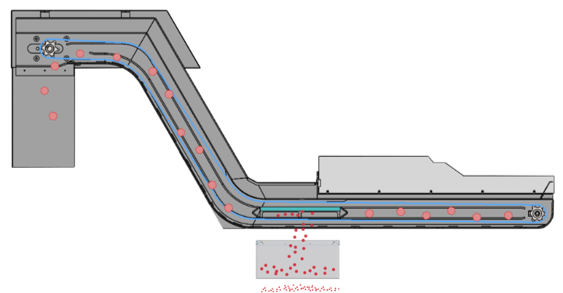

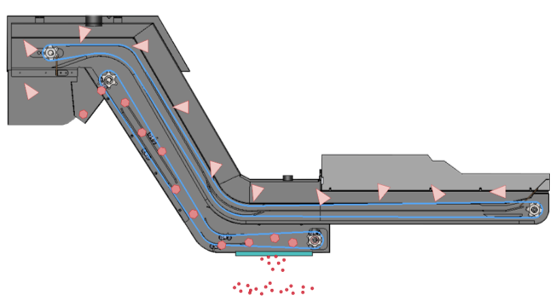

Feinspanaufkommen größer 70%	Automatikfilter 30 oder 40 µm	BK11 BK31	Filter reinigt sich automatisch ab Maschinentankreinigung bis zu einmal im Monat BK31: Bodenreinigung Maschinentank (manuelles Reinigen maximal zweimal im Jahr)
Feinspananteil 100% (Feinspan Messing, hoher Fräsanteil)	Automatikfilter 30 oder 40 µm	BK31	Filter reinigt sich automatisch ab Vollstromfiltration Bodenreinigung Maschinentank (manuelles Reinigen maximal zweimal im Jahr)
Feinstverschmutzung über den gesamten Zerspanungsprozess (Graphitbearbeitung, Feinstschlichten, hohes Schlammaufkommen, hoher Anteil an Schleifprozessen)	Vakuumrotationsfilter 6 - 10 µm	BK31	Austragung von Spänen und Schlamm über Vollstromfiltration Bodenreinigung Maschinentank (manuelles Reinigen maximal zweimal im Jahr)
