Druckerhöhungsanlage combiloop CL1B
KONSTANT-MITTELDRUCKMACHER FÜR HOHE SPÜLLEISTUNGEN
Mit der Druckerhöhungslösung combiloop CL1 B wird im Handumdrehen eine autarke Versorgungslösung geschaffen: prozesssicher mit bis zu maximal 25 bar und bei bis zu 60 Litern Durchfluss im Kühlschmierstoff. So kompakt wie möglich gehalten, nachhaltig, energieeffizient und im Gegensatz zu normalen Kühlmittelpumpen dank Doppelpumpen-Feeder-Prinzip und integrierter Filtration stets stabil und leistungssicher und ohne Maschinenstillstand.
Passend für Drehmaschinen von:
Chiron, Citizen, DMGMORI, Fanuc, Hermle, Index, Kitamura, Manurhin, Mazak, Nakamura, Okuma, Pfiffner, Schütte, Star, Tornos, Traub, Tsugami, Willemin-Macodel, u. v. m.
TECHNISCHE DATEN
| Merkmal | Ausführung | ||
|---|---|---|---|
| Ausstattung |
| ||
| Förderleistung |
| ||
| Druck |
| ||
| Filter |
| ||
| Filterfeinheit |
| ||
| Betrieb |
| ||
| Nutzanschlüsse |
| ||
| Maschinenverschmutzungsgrad mehr | Unsere Empfehlung:
| ||
VORTEILE UND HIGHLIGHTS
Systemisches Konzept
- Druckerhöhung und Filtration in einem
- Wirksames Abspülen von Revolver, Spindel, Gegenspindel und Werkstück
- Vermeiden von verstopften Knochenschläuchen
- Steigerung von Effizienz und Produktivität
- Verringern von Ausschuss
- Reduktion von Spanaufkommen im Maschineninnenraum
- Kein Peripherie-Stückwerk
- Standardisierung, sicheres System
- Arbeitssicherheit, Sauberkeit und professioneller Look in der Produktion
- Für alle Kühlschmierstoffe
Hochleistungsfilter
- 30 % höhere Standzeit durch Falttechnik (Oberflächenvergrößerung)
- Drahtgeflecht (auswaschbar): umweltfreundlich, kosteneffizient
- Erhöhte KSS- und Werkzeugstandzeiten
Doppelpumpen-Feeder-Prinzip
- Kein Druckverlust
- Kein Förderleistungsverlust
- Schmutzunempfindliche Pumpen
- Prozess- / Leistungssicherheit
Sicherstellen der Produktivität
- Integrierte Vorwarnung für Filterreinigung (LED-Anzeige)
- Integrierter Bypass vermeidet erhöhten Wärmeeintrag
- Frequenzumrichter als Option
FUNKTION
Bildlegende:
- Anschluss: Saugleitung
- Anschluss: Mitteldruck

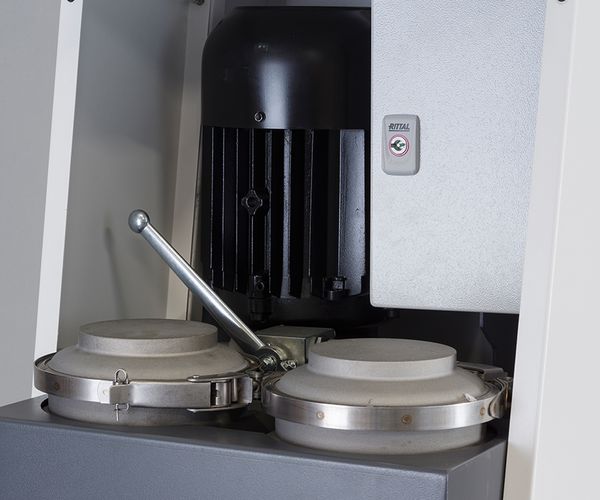

- Feinfilter als Doppelschaltfilter, 2 Einfachfilter (Ersetzen/Reinigen)
- Umschalthahn (Filter I oder Filter II)
- Mitteldruckpumpe als Konstantpumpe (nicht sichtbar)
- Elektrosteuerung
- Statusanzeige
- Lasche für Bodenbefestigung
| Funktion und Beschreibung der Druckerhöhungsanlage combiloop CL1 B |
| Die combiloop CL1 B Mitteldruckeinheit ist in einem vollständig metallischen Gehäuse in modernem Design untergebracht, um Schmutz und Fremdeinwirkung zu vermeiden. Das System ist als stationäre Einheit konzipiert und kann für ein breites Anwendungsspektrum eingesetzt werden. Eine Förderpumpe saugt das Medium aus dem Tank der Werkzeugmaschine an, gefolgt von einem Wechselfilter, der die Druckerhöhungspumpe speist. Über einen direkten oder aber schaltbaren Abgang gelangt der Kühlschmierstoff (KSS) zielgerichtet zu den Verbrauchern Die Fördermenge der Hochdruckpumpe wird über einen Frequenzumrichter gesteuert, um die Energieeffizienz zu verbessern und zusätzliche Wärmeentwicklung zu vermeiden (eco+). Der gewünschte Arbeitsdruck ist stufenlos einstellbar. Das verschmutzte Medium wird über einen auswaschbaren Wechselfilter aus Drahtgeflecht gereinigt. Sobald ein Filterwechsel notwendig wird, zeigt die LED-Statusanzeige die Filterverschmutzung an. Der Filter kann dann schnell und einfach über einen Schnellverschlussdeckel von oben ausgetauscht werden. Dank Doppelumschaltung, die manuell über einen Hebel bedient wird, erfolgt die KSS Filtration weiter und sorgt für einen kontinuierlichen Betrieb. Die beiden Pumpen sind mit einem Schaltschrank verbunden, der Schütz- und Motorschutzschalter enthält. Der elektrische Anschluss an die Werkzeugmaschine erfolgt über einen XX-poligen Harting-Stecker, der die Stromversorgung (200V 3~/PE 50Hz.) und den Startbefehl beinhaltet. Die Schnittstelle muss vom Kunden bereitgestellt werden. |
