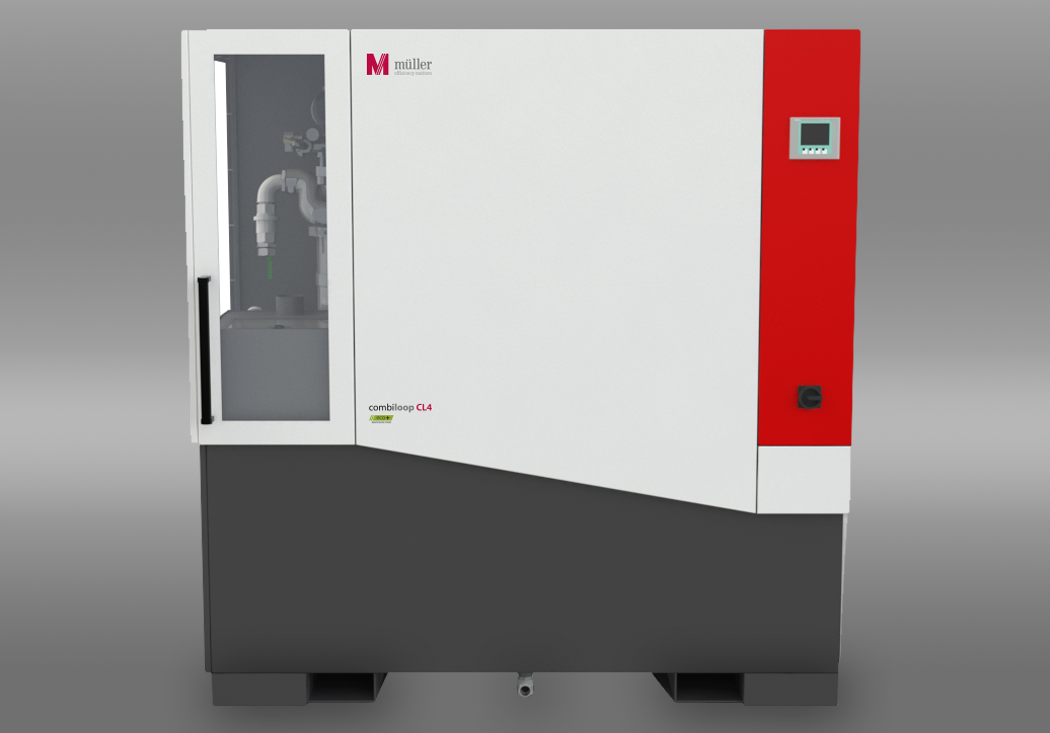

Système haute pression combiloop CL4G-800
UN STANDARD - HAUTEMENT PERSONNALISABLE JUSQU'À 300 L/MIN. À UNE PRESSION MAXIMALE DE 300 BARS
Vous avez besoin de débits de rinçage élevés ? À cela s'ajoutent des copeaux fins et un haut degré d'encrassement sur la machine ? La qualité de surface la plus élevée est votre standard ? Alors le combiloop CL4G est un must. La CL4G-800 vous offre dans la zone de confort un réservoir propre d'une capacité de 800 litres qui contribue à un comportement stable du fluide et à un environnement de température plus homogène. En version standard, elle dispose d'une filtration à plein débit et, grâce à une modularité intelligente, elle s'adapte parfaitement à vos exigences en matière de filtration sûre pour le processus, de capacité de rinçage et de refroidissement. Une évacuation automatisée des boues est disponible en option pour une performance de rinçage élevée. En version complète, avec par exemple un refroidisseur actif intégré jusqu'à 12,0 kW, une commande de pression et jusqu'à quatre pompes haute, moyenne et basse pression librement combinables, elle établit de nouveaux critères en termes d'utilisation de l'espace et de performance. Et n'oublions pas qu'elle est aussi très esthétique !
Déjà utilisée à plusieurs reprises dans le monde entier sur des machines-outils des fabricants suivants :
Benzinger, Biglia, Brother, Bumotec (Starrag), Chiron, Citizen, DMGMORI, Fanuc, Hermle, Index, Kitamura, Manurhin, Mazak, Nakamura, Okuma, Pfiffner, Schütte, Star, Tornos, Traub, Tsugami, Willemin-Macodel, et bien d'autres.
DONNÉES TECHNIQUES
| Caractéristique | Version | |
|---|---|---|
| Équipement |
| |
| Débit selon la configuration |
| |
| Pression (quelques exemples de configuration, extrait seulement) | Trois pompes :
| |
| Filtre / finesse de filtration |
| |
| Fonctionnement |
| |
| Raccords utiles |
| |
| Interface électrique |
| |
| Caractéristiques |
| |
| Options |
| |
| Degré d'encrassement de la machine plus | Notre recommandation pour :
| |
AVANTAGES ET POINTS FORTS
eco+ Dynamic Power Concept
- Réglage continu dans la plage de régulation haute pression de 0 à 120 l/min ; haute efficacité énergétique
- Concept de pompe de régulation idéal pour votre flexibilité maximale
- Faible apport de chaleur
- Traitement sûr du processus
- Réduction des rebuts, augmentation de la qualité de sortie
- Meilleure empreinte écologique
- Réduction des coûts d'exploitation et d'électricité
- Pompes de haute qualité et de longue durée de vie
Filtration à plein débit dans un espace réduit
- Production automatisée grâce à un filtre automatique nécessitant peu d'entretien ; durable
- Filtration à plein débit
- Evacuation des boues dans un bac à boues intégré ou par évacuation automatisée des boues dans un bac à copeaux (vidage en cours de fonctionnement et au maximum une fois par équipe)
- Pas de consommables, pas de déchets spéciaux
Un système modulaire intelligent avec les normes les plus élevées
- Un concept d'installation - tous les traitements
- Jusqu'à trois pompes haute pression ou combinaison de haute, moyenne et basse pression
- Fonctions de sécurité Industrie 4.0 contre les arrêts de machine
- Sécurité : contrôleur de débit en standard
- Échangeur de chaleur à plaques (refroidissement) inside (option)
- Refroidisseur actif très compact jusqu'à 12,0 kW inside ou pouvant être monté ultérieurement à tout moment (option)
- Utilise tous les réfrigérants lubrifiants courants
Design ingénieux et bien pensé
- Filtration sans fluide, sans changement de filtre
- Accessibilité : grande ergonomie de commande et d'entretien
- Panneaux de révision légers et amovibles : installation très étroite
- Empreinte la plus petite de sa catégorie de puissance
- Grand réservoir de nettoyage de 800 l
- Sécurité, professionnalisme, longévité
FONCTION
Légende:
- Réservoir purifié
- Pompe centrifuge pour le circuit de filtration
- Filtre automatique autonettoyant (option)
- Caisson de décantation avec tamis de récupération des boues de filtration
- Pompe de refoulement, boîte à boues (option)
- Filtration en dérivation (option)
- Pompe haute pression eco+ en technologie de pompe à débit variable / pompes basse pression (selon la configuration de la pompe)
- Bloc de vannes avec sorties commutables
- Pompe du circuit de refroidissement (option)
- Système de refroidissement / échangeur de chaleur à plaques (option)
- Robinet de vidange
- Commande électrique avec écran tactile pour la commande de l'installation
| Fonctionnement et description du système haute pression combiloop CL4 G-800 |
| La combiloop CL4 G-800 est un système haute pression qui peut être utilisé de manière polyvalente. Montés sur un réservoir propre d'une capacité de 800 litres, les systèmes de pompage peuvent fonctionner comme une installation de filtration à flux total en combinaison avec la filtration la mieux adaptée possible. Afin de protéger l'installation de la saleté et des influences extérieures, elle est entièrement encapsulée dans un design moderne et métallique. Quatre pompes d'alimentation au maximum, composées d'une pompe haute pression, d'une pompe moyenne pression et d'une pompe basse pression, sont montées. Une pompe à pression régulée est utilisée pour la production de haute pression. Elle alimente les outils de consommation dans la machine avec le débit volumétrique exact dont ils ont besoin pour l'usinage respectif à la pression de travail préréglée. Cela permet une utilisation efficace de l'énergie et évite tout dégagement de chaleur supplémentaire (eco+). La pression de travail souhaitée est réglable en continu. Le lubrifiant réfrigérant est acheminé de manière ciblée vers les utilisateurs via des sorties haute pression directes ou commutables. Tous les systèmes de pompage se servent dans le réservoir propre. Le réfrigérant lubrifiant est aspiré du réservoir de la machine au moyen d'une pompe d'alimentation à filtre insensible à l'encrassement et amené dans le réservoir propre via un filtre automatique autonettoyant. Le nettoyage du filtre s'effectue automatiquement en fonction de la pression différentielle mesurée. Les boues sont évacuées dans le bac à boues intégré, qui doit être nettoyé de temps en temps par l'opérateur. Cette opération de nettoyage peut être effectuée pendant le processus de production en cours, sans qu'il soit nécessaire d'arrêter la machine. Une pompe de refoulement ramène le fluide de la boîte à boues dans le réservoir de la machine. En cas d'utilisation de filtres automatiques doubles avec des capacités de rinçage très élevées, les boues sont automatiquement évacuées dans une benne à copeaux. Grâce à la commande électrique, l'installation peut être exploitée de manière autonome. Composants de l'appareil
|
